Esquema i Disseny Lògic de Xarxa
He creat un entorn de simulació de xarxa per validar el funcionament de la topologia abans de desplegar-la en una infraestructura real o virtualizada. Aquest entorn s’estructura en tres subxarxes independents: una destinada als Alumnes, una altra reservada per al Servidor i una tercera exclusiva per a l’Administrador.
La divisió en tres subxarxes respon a necessitats de seguretat, optimització i gestió del rendiment: permet reduir el domini de difusió (broadcast), millora el flux del tràfic i evita que els usuaris de la zona d’Alumnes puguin connectar-se directament als servidors o als equips de gestió sense passar per la supervisió del router. Per tal de simplificar la interpretació del plànol, s’han emprat codis de colors i etiquetes identificatives.
Àrea d’Alumnat: Disposa d’un switch connectat a 3 ordinadors (cada equip configurat amb la seva IP, màscara i porta d’enllaç).
Àrea de Servidors: Està formada per un switch i un servidor central.
Àrea d’Administració: Es compon d’un switch i un ordinador de gestió.

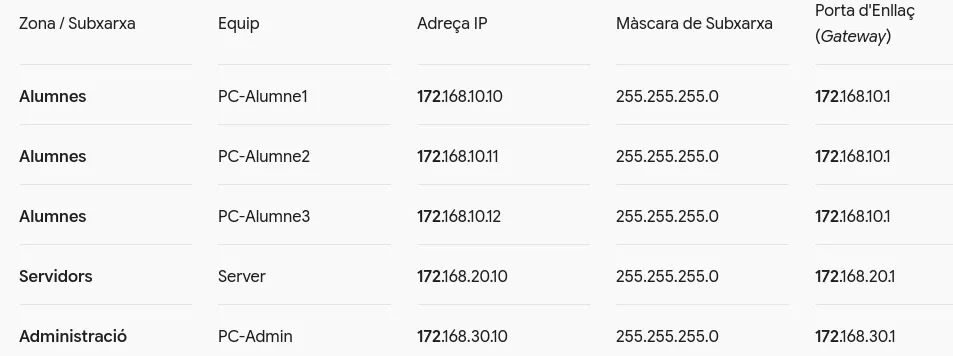

Taula de Configuració d’Adreçament IP
Procediment de Configuració a Cisco Packet Tracer
En primer lloc, s’han afegit tres commutadors (switches) del model Cisco 2960-24TT:
Switch-Alumnat(1)Switch-Servidor(1)Switch-Admin(1)
A continuació, s’ha incorporat l’encaminador (router) encarregat de comunicar les tres zones:
Model 2911:
Router Central(1)
Un cop col·locats tots els equips finals (ordenadors i servidor), s’ha realitzat el cablatge corresponent i la delimitació de cada subxarxa.
Paràmetres IP dels equips de client i servidor:
Dins de cada dispositiu, accedim a l’apartat Desktop > IP Configuration i establim els valors estàtics definits a la taula anterior.
Exemple de parametrització per a un equip de la zona d’Alumnes:
